Меня часто спрашивают, в каких случаях действительно необходимо укрепление котлована, а когда можно обойтись откосами. За годы работы в геотехнике я пришёл к простому выводу: ошибки на этапе устройства котлована обходятся дороже всего. Обрушения, деформации соседних зданий, подтопления — всё это последствия неправильной оценки грунтов и выбора технологии.
В этой статье я разберу, какие существуют способы укрепления котлована, от чего зависит выбор решения и какие подходы работают в реальных условиях строительства.
Когда требуется укрепление котлована
Укрепление котлована необходимо не всегда, но есть ситуации, когда без него нельзя обойтись.
Прежде всего это связано с глубиной. При небольших выемках в плотных грунтах допускается устройство откосов. Но чем глубже котлован, тем выше риск обрушения стенок.
Второй важный фактор — тип грунта. Песчаные, водонасыщенные и слабые грунты практически всегда требуют дополнительного укрепления. Глинистые и плотные грунты более устойчивы, но это не исключает необходимости расчёта.
Третий фактор — уровень грунтовых вод. При наличии воды давление на стенки увеличивается, а грунт теряет устойчивость.
Также важна окружающая застройка. В плотной городской среде укрепление стенок котлована становится обязательным, поскольку любое смещение грунта может повредить соседние здания и коммуникации.
От чего зависит выбор метода укрепления
Выбор технологии — это всегда компромисс между безопасностью, стоимостью и условиями площадки.
Я обычно учитываю следующие параметры:
- глубина котлована
- тип и структура грунта
- наличие и уровень грунтовых вод
- расстояние до соседних зданий
- сроки строительства
- бюджет проекта
Например, при глубоком котловане в условиях плотной застройки чаще всего применяются шпунтовые ограждения или стены в грунте. А для траншей и неглубоких выемок могут подойти щитовые системы.
Основные способы укрепления котлована
Укрепление стенок котлована
Под укреплением стенок котлована обычно понимается комплекс решений, которые предотвращают осыпание и обрушение грунта. Это могут быть как временные конструкции, так и постоянные ограждения.
Выбор конкретного способа зависит от условий площадки, но в любом случае задача одна — обеспечить устойчивость стенок на весь период строительства.
Укрепление котлована шпунтом
Один из самых распространённых и надёжных способов — шпунтовое ограждение.
Шпунт Ларсена представляет собой металлические профили, которые погружаются в грунт и образуют сплошную стену. Такая конструкция удерживает грунт и одновременно снижает приток воды.
Я применяю этот метод в следующих случаях:
- глубокие котлованы
- высокий уровень грунтовых вод
- плотная городская застройка
Преимущество шпунта — высокая надёжность и универсальность. Недостаток — стоимость и необходимость использования специализированной техники.
Укрепление котлована щитами
Щитовая крепь используется при разработке траншей и котлованов небольшой глубины.
Это более простое и быстрое решение. Щиты устанавливаются по мере разработки грунта и удерживают стенки от обрушения.
Такой способ подходит:
- для временных работ
- для линейных объектов
- при ограниченном бюджете
Однако щиты не подходят для глубоких котлованов и сложных геологических условий.

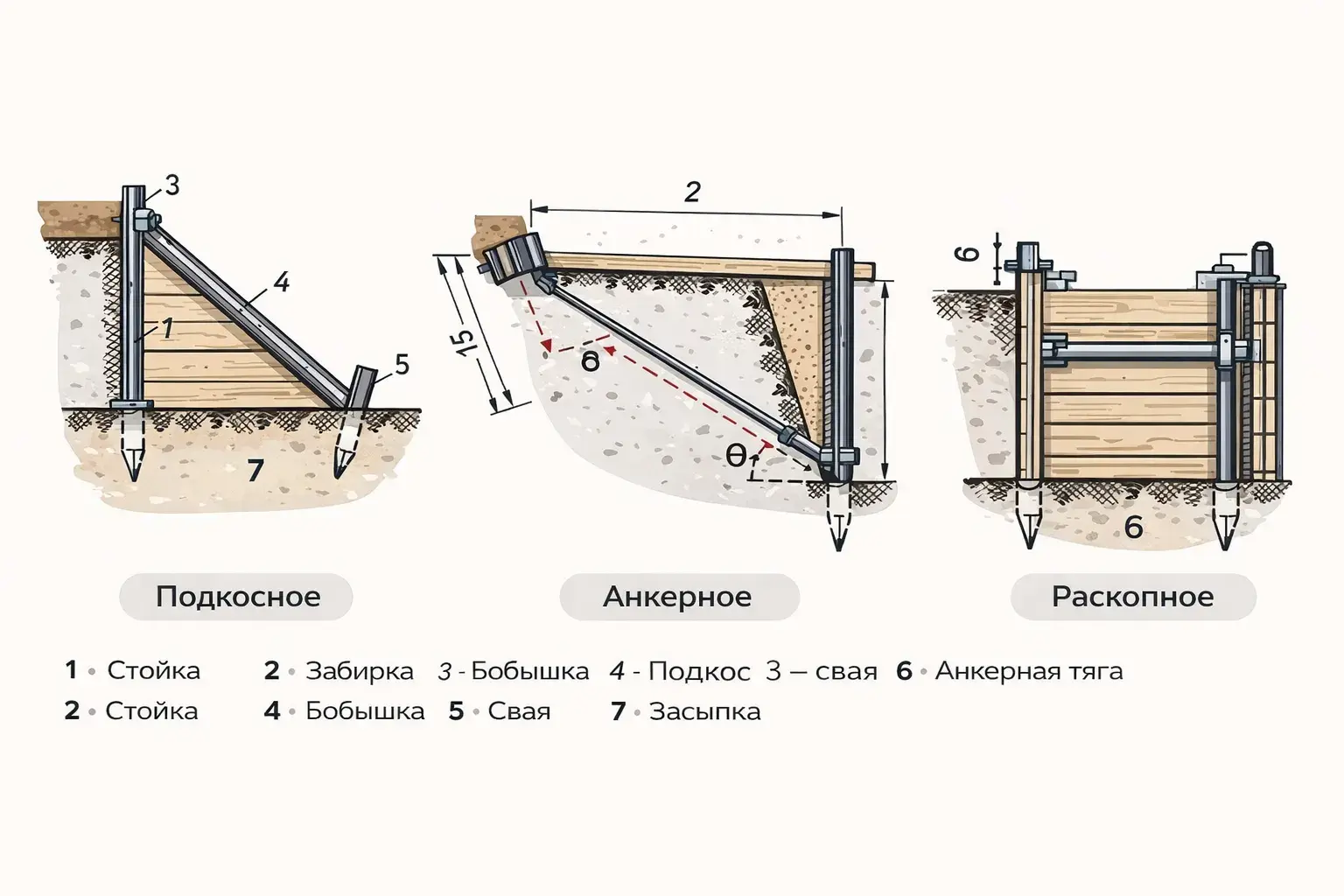

Анкерное и распорное крепление
Анкерные и распорные системы применяются в сочетании с другими методами.

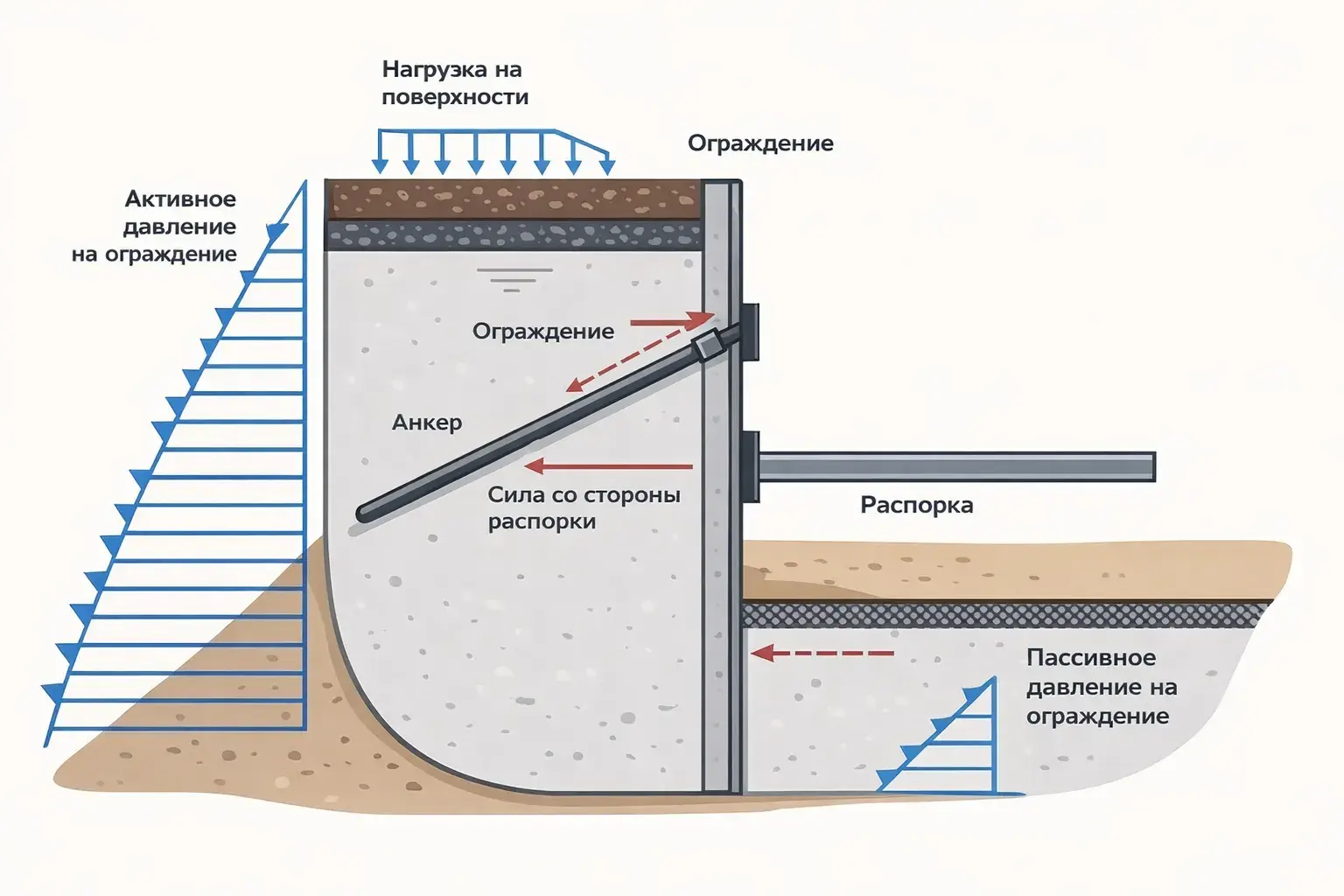

Распорки устанавливаются внутри котлована и удерживают стенки за счёт упора. Анкеры, наоборот, закрепляются в грунте за пределами котлована и работают на растяжение.
Я часто использую такие системы вместе со шпунтом. Это позволяет уменьшить деформации и повысить устойчивость конструкции.
Укрепление грунтов котлована
Иногда проблема не в стенках, а в самом грунте. В таких случаях применяется укрепление грунтов котлована.
К основным технологиям относятся:
- цементация грунта
- инъекционное закрепление
- струйная цементация (jet grouting)
Эти методы позволяют увеличить прочность грунта и снизить его водопроницаемость. Особенно они эффективны при работе в сложных гидрогеологических условиях.
Как выбрать подходящий способ
Выбор метода укрепления котлована всегда должен основываться на расчёте и инженерном анализе.
Если говорить упрощённо:
- для неглубоких котлованов — щиты или откосы
- для средних глубин — шпунт с распорками
- для сложных условий — анкеры, инъекции, комбинированные решения
Я не рекомендую выбирать технологию только по стоимости. Самый дешёвый вариант часто оказывается самым дорогим из-за переделок и рисков.
Частые ошибки при укреплении котлована
За свою практику я видел одни и те же ошибки снова и снова.
Первая — отсутствие полноценного геотехнического анализа. Без понимания грунта невозможно выбрать правильное решение.
Вторая — экономия на проектировании. Многие пытаются сразу переходить к работам, минуя расчёты.
Третья — выбор неподходящей технологии. Например, применение щитов там, где нужен шпунт.
Четвёртая — игнорирование грунтовых вод.
Все эти ошибки приводят к одному — потере устойчивости котлована.
FAQ
Когда обязательно нужно укрепление котлована?
Если котлован глубокий, грунт слабый или рядом находятся здания, укрепление обязательно.
На какой глубине требуется укрепление стенок котлована?
Как правило, начиная с 1,5–2 метров в нестабильных грунтах уже требуется дополнительное крепление.
Что лучше: шпунт или щиты?
Шпунт подходит для сложных и глубоких котлованов, щиты — для временных и неглубоких работ.
Можно ли обойтись без укрепления?
Иногда можно, но только при благоприятных грунтах и небольших глубинах.
Как укрепляют котлован при высоком уровне грунтовых вод?
Используют шпунтовые ограждения и методы укрепления грунта, такие как цементация.
Какой способ подходит для городской застройки?
Чаще всего применяются шпунт и анкерные системы.
Сколько стоит укрепление котлована?
Стоимость зависит от глубины, грунта и выбранной технологии.
Что влияет на выбор технологии?
Геология, вода, глубина, застройка и сроки строительства.
Заключение
Укрепление котлована — это не просто этап работ, а основа безопасности всего строительства. Правильный выбор технологии позволяет избежать аварий, сэкономить средства и обеспечить устойчивость конструкции.
На практике почти всегда используются комбинированные решения, которые учитывают особенности конкретного объекта.
Компания Boson (Алматы) выполняет работы по укреплению котлованов любой сложности. В том числе применяются шпунтовые ограждения, анкерные и распорные системы, а также технологии укрепления грунтов. Под каждую площадку специалисты подбирают решение с учётом геологических условий и особенностей застройки.
Об авторе
Андрей Сергеевич Ковалёв — главный инженер-геотехник с опытом более 14 лет. Специализируется на проектировании и устройстве ограждений котлованов, шпунтовых работах и укреплении грунтов. Участвовал в реализации проектов жилой и коммерческой застройки на территории стран СНГ, включая объекты в сложных геологических условиях.
